Hoe werkt de gewone torsie-as synchrone kantpersmachine tijdens het buigproces de hoekconsistentie over de gehele lengte van het werkstuk nauwkeurig behouden?
De gewone torsie-as synchrone kantpersmachine handhaaft hoekconsistentie over de gehele lengte van het werkstuk dankzij het synchronisatiemechanisme van de torsieas. Hier volgt een overzicht van hoe dit systeem werkt om consistente buighoeken te bereiken:
Synchronisatiemechanisme van de torsieas
De torsie-as is een stijve mechanische verbinding die beide uiteinden van de kantbank met elkaar verbindt, waardoor de beweging van de bovenbalk (ram) tijdens het buigproces wordt gesynchroniseerd.
Deze as werkt als een roterende veer en zorgt ervoor dat wanneer de ene kant van de machine beweegt, de andere kant precies synchroon beweegt. Deze koppeling voorkomt zijdelingse kanteling of verkeerde uitlijning, wat cruciaal is voor het handhaven van een uniforme druk over de gehele lengte van het werkstuk.
Verdeling van kracht
De torsie-as verdeelt de door de ram uitgeoefende kracht gelijkmatig over beide zijden van de machine. Deze uniforme krachttoepassing betekent dat de buighoek consistent blijft van het ene uiteinde van de plaat naar het andere.
Terwijl de bovenste matrijs op de plaat drukt, neutraliseert de as eventuele afwijkingen veroorzaakt door de mechanische toleranties, waardoor de buigdruk aan beide zijden hetzelfde is.
Mechanismeontwerp en stijfheid
Het stijve ontwerp van de torsie-as voorkomt elke doorbuiging of verdraaiing tijdens de buigbewerking, wat een veel voorkomend probleem is bij niet-gesynchroniseerde machines. Deze stijfheid is cruciaal voor het behouden van de hoekprecisie van de bocht.
Elke lichte beweging of buiging aan één kant van de machine wordt onmiddellijk gecompenseerd door de torsie-as, die de parallelliteit van de bovenste en onderste matrijzen gedurende het hele buigproces handhaaft.
Mechanisch balanceringssysteem
De synchrone afkantpersmachines met torsieas hebben vaak een mechanisch balanceringssysteem om eventuele kleine onevenwichtigheden te corrigeren die tot hoekvariaties kunnen leiden. Dit systeem zorgt ervoor dat zelfs als er kleine verschillen zijn in de materiaaleigenschappen of dikte over de lengte van de plaat, de hoekconsistentie niet in het gedrang komt.
Het balanceermechanisme zorgt er samen met de torsie-as voor dat de bovenbalk gelijkmatig daalt, waarbij de gewenste buighoek over de volledige lengte van het werkstuk behouden blijft.
Handmatige aanpassingen en kalibratie
Deze machines maken meestal handmatige aanpassingen mogelijk om de buigparameters te verfijnen. Operators kunnen kleine wijzigingen aanbrengen in de positie van de matrijzen of de drukinstellingen om rekening te houden met variaties in het materiaal of de machineslijtage in de loop van de tijd.
Regelmatige kalibratie van de machine en de torsie-as is ook een standaardpraktijk om ervoor te zorgen dat het systeem zijn precisiecapaciteiten gedurende langere bedrijfsperioden behoudt.

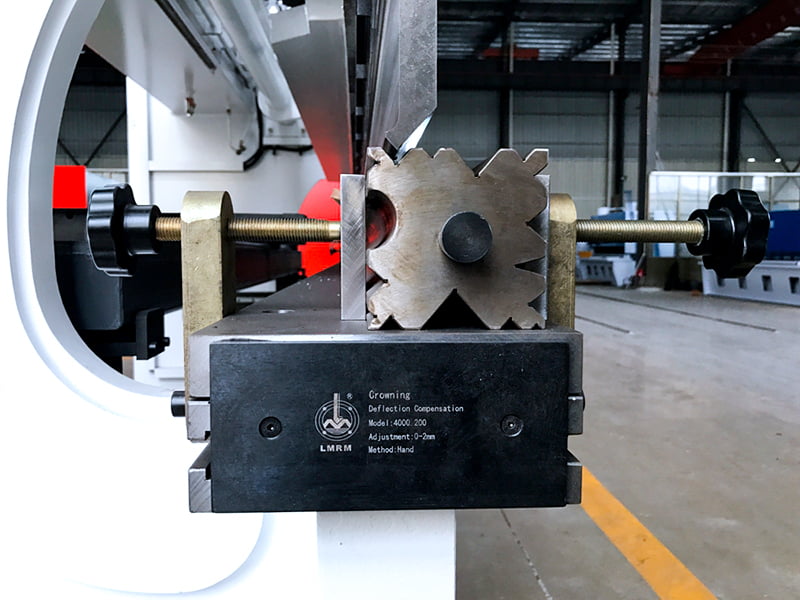

Consistente gereedschaps- en matrijsuitlijning
Een juiste uitlijning van de bovenste en onderste matrijzen is cruciaal voor het behouden van de hoekconsistentie. Het ontwerp van de gewone synchrone afkantpersmachine met torsieas zorgt ervoor dat de matrijzen perfect uitgelijnd zijn, waardoor de kans op hoekvariatie wordt verkleind.
Het gebruik van hoogwaardige, consistente gereedschappen die precies bij de matrijsopstelling passen, draagt ook bij aan uniforme buighoeken over het gehele werkstuk.
Belangrijkste voordeel: eenvoud en betrouwbaarheid
Een van de belangrijkste voordelen van het gebruik van een synchroon torsie-assysteem is de mechanische eenvoud ervan. In tegenstelling tot complexe CNC- of hydraulische systemen die afhankelijk zijn van sensoren en geautomatiseerde bedieningselementen, biedt de torsie-as een betrouwbare en eenvoudige oplossing voor het handhaven van consistente buighoeken, waardoor deze eenvoudig te bedienen en te onderhouden is.
Beperkingen:
Ondanks de voordelen kent dit systeem zijn beperkingen ten opzichte van CNC-gestuurde machines. Het is minder goed in staat om zeer complexe bochten te verwerken of om variaties in materiaaleigenschappen in realtime te compenseren.
De handmatige aanpassingen en de afhankelijkheid van mechanische koppelingen zorgen ervoor dat het weliswaar effectief is voor eenvoudigere taken, maar dat het bereiken van ultrahoge precisie een uitdaging kan zijn zonder tussenkomst van de operator.
De gewone torsie-as synchrone kantpersmachine gebruikt de torsie-as om de beweging van beide uiteinden van de ram te synchroniseren, waardoor een gelijkmatige krachtverdeling en mechanische stabiliteit wordt gegarandeerd. Dit resulteert in een consistente hoekbuiging over de gehele lengte van het werkstuk, waardoor het geschikt is voor eenvoudige buigbewerkingen waarbij nauwkeurige synchronisatie vereist is.
