Tandem-cnc-afkantpers

Een Tandem CNC-afkantpers is een efficiënte CNC-buigapparatuur. Het maakt gebruik van twee elektrohydraulische servosysteemkoppelingen, via de CNC-systeembesturing, om de buigbewerking van metalen platen te realiseren. Door twee elektrohydraulische servosystemen samen te laten werken, kunnen efficiëntere en flexibelere verwerkingsoperaties worden gerealiseerd, waardoor de productie-efficiëntie en verwerkingskwaliteit worden verbeterd. De reactiesnelheid van het systeem is snel, het kan een snelle buigbeweging bereiken en het verbetert de productie-efficiëntie. Soepele bediening, laag geluidsniveau, verbeteren het comfort van de werkomgeving.

PREV：Gewone torsie-as synchrone kantpersmachine
NEXT：Gewone CNC elektrische hydraulische servo-afkantpersmachine

Volgens de vereisten kan een op maat gemaakte buigmachine met dubbele koppeling, zowel dubbele koppeling als verwerking met één handeling, efficiënt en flexibel zijn.

Automatische compensatie van hydraulische doorbuiging om de invloed van schuifvervorming op de kwaliteit van het werkstuk te elimineren. De automatische aanpassingscompensatie van het CNC-systeem is handig en nauwkeurig.

Flexibele bediening verbetert het machinegebruik en vermindert het energieverbruik.

Alle elektrohydraulische CNC-buigmachines zijn uit te voeren als tweemachine-aaneenschakeling.

Machine-ontwerp

Eindige-elementenanalyse van de hele machine: Een professionele actuaris gebruikt Ansys-software om eindige-elementenanalyse uit te voeren van de sterkte en stijfheid van de hele machine op het frame, de slede, de tafel en de verticale plaat van elk apparaat om de service van de machine te garanderen leven.

Warmtebehandeling

Het frame heeft een volledig stalen integrale lasstructuur, elimineert de interne spanning van het lichaam en belangrijke lasonderdelen door normaliserende en hoogfrequente trillingen, zorgt voor de algehele nauwkeurigheid van de werktuigmachine, heeft een uitstekende stijfheid en heeft uitstekende anti-vervorming en anti-kantelvermogen. Garandeer de langdurige stabiliteit van de machine

Framelassen

De las vertoont geen lasfouten zoals randbeet, porositeit, barsten, enz. Het buitenoppervlak van het laswerk is gepolijst en glad, en het algehele vlak van de apparatuur is glad en helder zonder convex en concaaf.

Framelassen

De las vertoont geen lasfouten zoals randbeet, porositeit, barsten, enz. Het buitenoppervlak van het laswerk is gepolijst en glad, en het algehele vlak van de apparatuur is glad en helder zonder convex en concaaf.

Volledige montage

Gedetailleerde bedieningsinstructies en ervaren technische medewerkers zorgen ervoor dat elke link nauwkeurig op zijn plaats zit en is verdeeld in functionele gebieden, voor gestroomlijnde activiteiten.

Besturingssysteem

Het Nederlandse DELEMDA-53T computer numerieke besturingssysteem kan de 3 1-as en 4 1-as besturen, dat wil zeggen Y1-as, Y2-as, X-as, V-as en R-as.
◆ "Sneltoets" aanraaknavigatie
◆ 10,1-inch TFT-scherm met hoge resolutie en echte kleuren
◆ Tot 4 assenbesturing (Y1,Y2 2 hulpassen)
◆ Doorbuigingscompensatieregeling
◆ Met matrijs-/materiaal-/productbibliotheek
◆ Ondersteuning servo- of frequentieregeling
◆ Het geavanceerde Y-as-regelalgoritme kan zowel gesloten- als open-luskleppen besturen.
◆ Dubbele netwerkkoppeling (optioneel)
◆ USB-randapparatuurinterface
◆ Profile-53TL offline programmeersoftware
◆ Full-colour LCD-scherm met hoge helderheid
◆ LED-achtergrondverlichting
◆ 1024 x 600 pixels
◆ Industrieel touchscreen
◆ Interne opslagcapaciteit 1 GB
◆ Back-up/herstel van USB-gegevens
◆ USB-stick
◆ Interne geïntegreerde buizenversterker
◆ Ondersteuning voor uitschakelen van geheugen

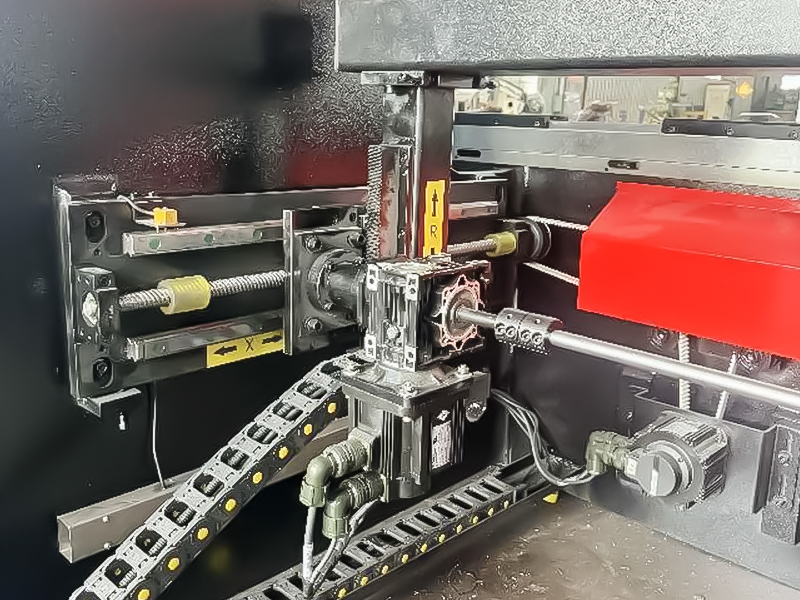

Nauwkeurig en stabiel achteraanslagsysteem

De nieuwe en unieke dubbele lineaire geleiderailstructuur zorgt voor een uitstekende positioneringsnauwkeurigheid. Meertraps tandwielontwerp, vergroot het positioneringsbereik, uitstekende prijs-kwaliteitverhouding.

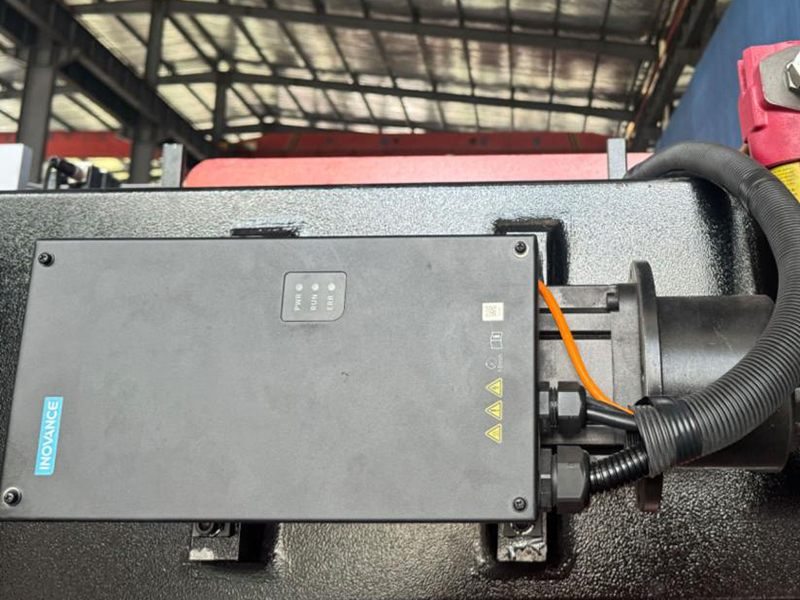

De belangrijkste servomotor maakt gebruik van de onwetendheidsservomotor van het eerstelijnsmerk Huichuan

◆ 1. Hoge precisie: het elektrische besturingssysteem van de Huichuan-servomotor is uitgerust met een encoder, die het positiesignaal nauwkeurig kan verkrijgen, en de positioneringsfout van de besturing is klein, waardoor een uiterst nauwkeurige bewegingsregeling wordt gegarandeerd.

◆ 2. Snelle respons: de reactiesnelheid van de Huichuan-servomotor is erg snel en kan in microseconden op het stuursignaal reageren om een ​​snelle en nauwkeurige dynamische controle te bereiken.

◆ 3. Sterke besturingsprestaties: de controller van de Huichuan-servomotor kan de snelheid, positie, versnelling en andere parameters van de motor regelen en kan de veranderingen van verschillende parameters in realtime volgen om zich aan verschillende besturingsbehoeften aan te passen.

◆ 4. Goede stabiliteit: Huichuan-servomotor heeft een automatische aanpassingsfunctie, die automatisch belastingsveranderingen kan identificeren en tijdige aanpassingen kan maken om de stabiliteit van de beweging te garanderen.

Beroemde merkmotor, laag geluidsniveau, lange levensduur

De servomotor drijft de oliepomp voorwaarts en achterwaarts aan. Debiet en druk worden automatisch geregeld door de oliepomp en servomotor zonder overstroomregeling. Er wordt geen stroom verbruikt tijdens het wachten tussen processen.
Het stroomverbruik van de motor wordt bepaald door de belasting. Bij langdurig gebruik is de energiebesparing aanzienlijk, met een energiebesparing van meer dan 60% dan bij conventionele elektrohydraulische machines;
De werkdruk en debiet van het hydraulische systeem worden in realtime door de servomotor geregeld en het stroomverbruik (het intuïtieve fenomeen is het stroomverbruik) bedraagt ​​slechts 50-60% van het originele proportionele servosysteem.

Mechanische doorbuigingscompensatietabel

Om de goede bewerkingsnauwkeurigheid van het werkstuk te garanderen, wordt het mechanische compensatiemechanisme onder de tafel van Alliance LRMR gebruikt: het meerpunts mechanische afbuigingscompensatieapparaat kan een cluster van ideale posities plus een convexe curve vormen, en de precieze projectie van het apparaat kan automatisch worden bestuurd door het numerieke besturingssysteem bij het verwerken van onderdelen van verschillende diktes of lengtes, om een ​​goede nauwkeurigheid te garanderen bij het bewerken van het werkstuk. Het compensatieapparaat heeft niet alleen de functie van CNC horizontale automatische compensatie, maar ook longitudinale handmatige compensatie.

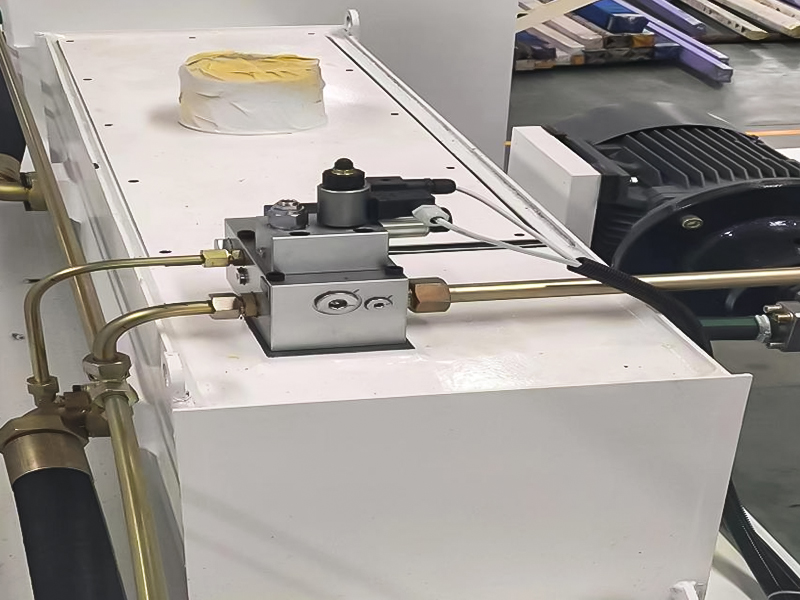

Duitse REXROTH buigmachine speciaal hydraulisch systeem

Het speciale hydraulische systeem (elektrohydraulisch proportioneel servo-synchrone controlesysteem) van de Duitse REXROTH-buigmachine wordt overgenomen. Het systeem is een positiecontrolesysteem, gesloten lus, dat dynamisch de synchronisatiefout van de schuifregelaar detecteert via de roosterregel, en de synchronisatiefout van de schuif corrigeert door de elektrohydraulische servoklep van het numerieke besturingssysteem, zodat de schuifregelaar kan bij volledige ontlading altijd evenwijdig aan de werkbank staan. Nauwkeurigheid schuifsynchronisatie ≤ ± 0,02 mm.

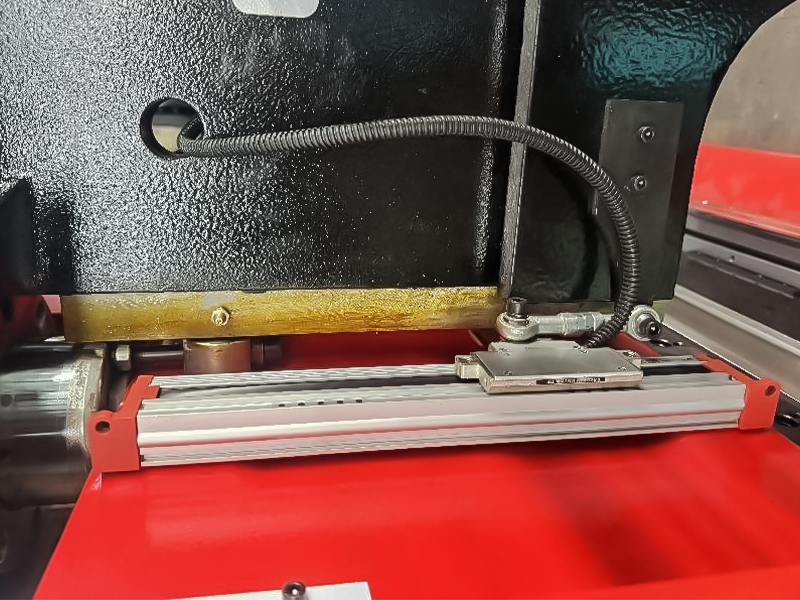

Raspliniaal GIVI

Beide zijden van de slider zijn uitgerust met een Italiaanse GV optische liniaal om synchrone positiefeedback te detecteren
Hoge resolutie tot 0,1 micron. Nauwkeurigheidsniveau tot ±1 micron, de maximale tussenruimtefout is minder dan 1 micron.

De snelle verticale installatie en verwijdering van snelle clips

De configuratie van een precisie-snel armatuur kan de tweerichtingsinstallatie en vervanging van de mal vanaf de onderkant van het armatuur en de zijkant realiseren, wat de vervangingstijd van de mal effectief kan verkorten, de productie-efficiëntie kan verbeteren en het draagvermogen groter kan zijn.

Dubbele kleurblokvinger, prachtig ontwerp, duurzaam

Elektrisch systeem

De belangrijkste componenten van het elektrische besturingssysteem van de machine maken gebruik van het internationaal bekende merk Schneider/Siemens, stabiel en duurzaam.
Keurt moduleontwerp goed, het geheel eenvoudig en genereus;
De elektrische kast heeft een stofdicht ontwerp om de levensduur en veiligheid van het circuit te garanderen;

Verplaats de voorste lade

Terwijl hij langs de lineaire geleiderail beweegt, kan hij op elke positie worden aangekoppeld om het buigwerk te ondersteunen en het werk efficiënt te maken. (Vast type is standaard voor individuele modellen.

Laserbescherming (optioneel)

Buigmachines met DSP zichtbare laserbescherming, conform EN12622. De balk beschermt de vingers van de buigeroperator tegen het gevaar van beknelling tussen de stempel en de matrijs.
De systeemresponstijd is 2 ms en de maximale beveiligingsafstand is 15 meter
Voldoet aan de volgende veiligheidsnormen: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622

Hoogwaardige mal

De alliantievorm (integrale afschrikking), het gebruik van 42crmo (42 chroommolybdeen) als hoogwaardig vormmateriaal, na een perfect warmtebehandelingsproces (integrale afschrikking, laserafschrikking, nitreringbehandeling), om het draagvermogen en de levensduur van te garanderen de mal. Gebruik hoogwaardige verwerking van precisiewerktuigmachines om een ​​uiterst nauwkeurige mal te garanderen.

Aanbevolen producten
OVER ONS
Nantong Tengzhong Machinery Manufacturing Co., Ltd. is China Tandem-cnc-afkantpers leveranciers En OEM/ODM Tandem-cnc-afkantpers bedrijf, gelegen in de noordvleugel van het Shanghai Economic Center van de Yangtze River Delta, Nantong Haian City Libao Development Zone, is een onderzoeks- en productieonderneming voor het knippen van machines, buigmachines en walsmachines en andere machines R & D, productie, verkoop en service als een van de bedrijven die gespecialiseerd is in de productie van hydraulische knipmachines uit de merkserie "Tengzhong", mechanische knipmachines, hydraulische buigmachines, hydraulische plaatwalsmachines, mechanische plaatwalsmachines, hydraulische hoeksnijmachines, gecombineerde pons- en knipmachines en andere smeedapparatuur , veel gebruikt in de lichte industrie, luchtvaart, scheepsbouw, metallurgie, instrumentatie, elektrische apparaten, roestvrijstalen producten, constructie van staalconstructies en decoratie-industrie. Tengzhong-machines hebben zich altijd gehouden aan het ontwikkelingsconcept van "het produceren van uitstekende producten, het bieden van perfecte service en het tevredenstellen van elke gebruiker", en hebben altijd aan klanten gedacht en klanten oprecht bediend. Wij kijken ernaar uit om met u samen te werken om samen een betere toekomst te creëren!
Nieuws
Berichtfeedback

Hoe energiezuinig is de tandem CNC-afkantpers ?

De energie-efficiëntie van een tandem CNC-afkantpers hangt af van verschillende sleutelfactoren die verband houden met het ontwerp, de besturingssystemen en het gebruik van de machine. Hoewel tandem-CNC-afkantpersen over het algemeen efficiënter zijn dan oudere, traditionele hydraulische afkantpersen, zijn er nog steeds specifieke overwegingen die van invloed zijn op het totale energieverbruik. Hier volgt een overzicht van wat de energie-efficiëntie van dergelijke machines beïnvloedt:

Elektrohydraulische servosystemen
Energie-efficiëntievoordeel: Moderne tandem-CNC-afkantpersen zijn vaak uitgerust met elektrohydraulische servosystemen, die energiezuiniger zijn in vergelijking met traditionele hydraulische systemen. Deze systemen gebruiken alleen energie wanneer de machine in beweging is, in plaats van een constante hydraulische druk te handhaven, waardoor het energieverbruik bij stationair draaien afneemt.
Waarom het efficiënt is: Het gebruik van servomotoren in tandemsystemen zorgt voor nauwkeurige controle over de hydraulische druk en vermindert energieverspilling tijdens standby-perioden. Deze on-demand aanpak betekent dat energie alleen wordt verbruikt als dat nodig is.

Variabele snelheidsaandrijvingen
Energie-efficiëntievoordeel: Tandem-CNC-afkantpersen maken doorgaans gebruik van aandrijvingen met variabele frequentie (VFD's) of aandrijvingen met variabele snelheid (VSD's), waarmee de machine de snelheid en het koppel van de motoren kan aanpassen op basis van de specifieke belastingsvereisten.
Waarom het efficiënt is: Door de motorprestaties te optimaliseren en het energieverbruik te verminderen tijdens werkzaamheden met lage belasting (bijvoorbeeld wanneer de machine stationair draait of langzaam tussen taken door beweegt), wordt het energieverbruik aanzienlijk verminderd. Dit resulteert in energiebesparingen, vooral in omgevingen met hoge productie.

Verminderd energieverbruik bij inactiviteit
Energie-efficiëntievoordeel: Veel moderne afkantpersen, inclusief tandemmodellen, beschikken over systemen die het energieverbruik minimaliseren wanneer de machine niet actief buigt. Functies zoals automatische uitschakeling na periodes van inactiviteit verminderen het energieverbruik nog verder.
Waarom het efficiënt is: Tijdens stilstand of onderbrekingen tussen productiecycli verbruikt de machine minimaal stroom, wat de algehele energie-efficiëntie verbetert bij bewerkingen die niet constant actief zijn.

CNC-besturingssystemen
Energie-efficiëntievoordeel: Geavanceerde CNC-besturingssystemen dragen bij aan de energie-efficiëntie door het buigproces te optimaliseren. Het CNC-systeem kan de bewegingen en het energieverbruik van de kantbank in realtime aanpassen, waardoor onnodig energieverbruik tijdens elke bewerking wordt verminderd.
Waarom het efficiënt is: CNC-optimalisatie zorgt voor kortere cyclustijden en een nauwkeurigere controle over het buigproces, wat zich vertaalt in een lager energieverbruik per geproduceerd onderdeel.

Regeneratieve hydraulische systemen
Energie-efficiëntievoordeel: Sommige tandem-CNC-afkantpersen gebruiken regeneratieve hydraulische systemen die tijdens het gebruik energie recyclen. Deze systemen kunnen overtollige hydraulische energie die wordt gegenereerd tijdens de teruggaande slag van de kantbank opvangen en hergebruiken, in plaats van deze als warmte af te voeren.
Waarom het efficiënt is: Door energie te recyclen heeft het systeem minder stroom nodig van externe bronnen, waardoor de totale energievoetafdruk van de machine wordt verlaagd.

Energiebesparende modi
Voordeel op het gebied van energie-efficiëntie: Veel CNC-afkantpersen, vooral moderne modellen, worden geleverd met energiebesparende modi of instellingen die het energieverbruik verminderen tijdens perioden van inactiviteit of tussen taken.
Waarom het efficiënt is: Met deze modi kan de machine in een energiebesparende stand komen wanneer deze niet actief bezig is met buigbewerkingen, waardoor energie wordt bespaard zonder dat deze volledig hoeft te worden uitgeschakeld.

Machinegrootte en belastingsvraag
Overweging met betrekking tot energie-efficiëntie: De grootte van de machine en de vereisten van de bewerking (d.w.z. de dikte van het materiaal en de complexiteit van de bochten) hebben een directe invloed op de energie-efficiëntie. Een grotere tandemafkantpers die op dikke materialen werkt, zal uiteraard meer energie verbruiken, maar als deze optimaal wordt gebruikt voor grootschalige productie, kan de energie per geproduceerd onderdeel worden geminimaliseerd.
Waarom het belangrijk is: Energie-efficiëntie in een tandem CNC-afkantpers wordt gemaximaliseerd wanneer de machine wordt gebruikt voor taken waarbij gebruik wordt gemaakt van de hoge capaciteit en tandemcapaciteiten. Het gebruik van de machine bij lage belasting of bij onregelmatig gebruik is mogelijk niet zo energiezuinig.

Langere levensduur van de machine en minder slijtage
Overweging met betrekking tot energie-efficiëntie: Machines met energiezuinigere systemen vertonen vaak minder slijtage, wat betekent dat ze gedurende hun hele levensduur efficiënter werken. Servoaangedreven systemen ervaren bijvoorbeeld minder mechanische belasting, wat leidt tot een langere levensduur van de componenten en consistentere prestaties.
Waarom het efficiënt is: Minder mechanische slijtage betekent dat de machine langer energie-efficiënt blijft en minder energie-intensieve reparaties of vervangingen nodig heeft.

Milieuvriendelijke ontwerpkeuzes
Voordeel op het gebied van energie-efficiëntie: Sommige fabrikanten ontwerpen hun tandem-CNC-afkantpersen met milieuvriendelijke kenmerken, zoals energiezuinige hydraulische vloeistoffen, efficiëntere koelsystemen en recyclebare componenten.
Waarom het efficiënt is: Deze ontwerpkeuzes dragen bij aan een lagere impact op het milieu, waardoor de totale energievoetafdruk van de machine tijdens zowel gebruik als uiteindelijke verwijdering wordt verminderd.

Samenvatting van de algehele efficiëntie:
Tandem CNC-afkantpersen zijn ontworpen om energiezuiniger te zijn dan traditionele hydraulische afkantpersen dankzij de integratie van servosystemen, aandrijvingen met variabele snelheid en energiebesparende functies. De werkelijke efficiëntie hangt echter af van factoren zoals machinegebruik, materiaaldikte en operationele instellingen. Bij optimaal gebruik kunnen tandemafkantpersen aanzienlijke energiebesparingen opleveren in vergelijking met oudere modellen, vooral in grootschalige productieomgevingen met grote volumes.
