4 Roller Rolling Machine: een uitgebreide introductie

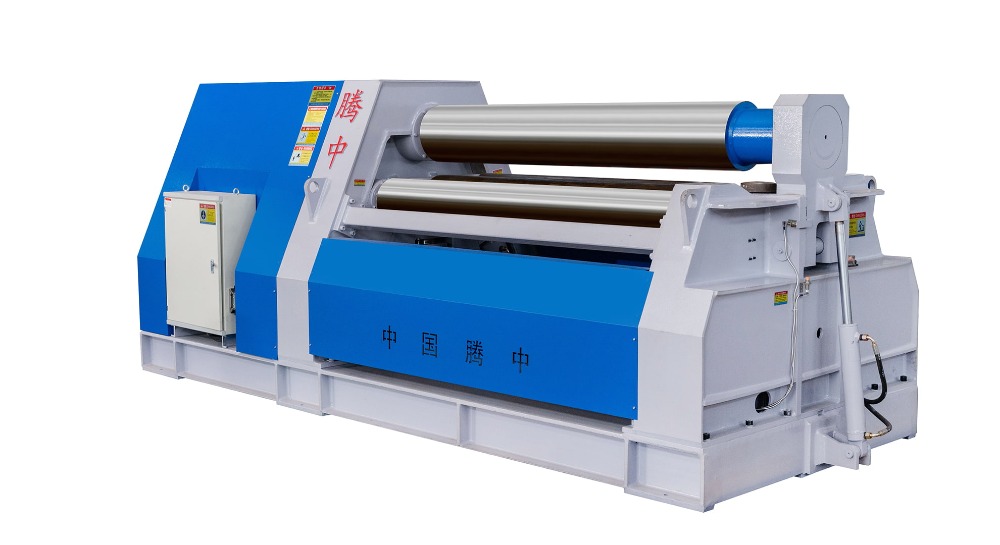

A 4 Roll Rolling Machine , ook bekend als een buigmachine met vier rollen, is een gespecialiseerd industrieel hulpmiddel dat is ontworpen om metalen platen in verschillende vormen te buigen of te rollen, voornamelijk cilindrische of conische vormen. Het werkt op de fundamentele principes van materiële vervorming en mechanische manipulatie, waardoor het een onmisbaar actief is in tal van productie- en fabricageprocessen.

Structuur

De vier- roll -rollende machine bestaat voornamelijk uit de volgende belangrijke onderdelen:

Hydraulische positioneringscilinder: verantwoordelijk voor het nauwkeurig regelen van de beweging en positionering van bepaalde componenten, waardoor nauwkeurige aanpassingen tijdens het rolproces worden gewaarborgd.

Configuratiescherm: dient als de operatorinterface, waardoor de invoer van parameters zoals plaatdikte, breedte en de gewenste buigradius mogelijk is. Het bewaakt ook en regelt de algehele werking van de machine.

Toprol: in de meeste gevallen is de bovenrol de belangrijkste aandrijfrol. Het biedt de primaire kracht om de metalen plaat door de machine te sturen. In sommige modellen blijft het in positie gefixeerd, terwijl het in andere verticaal of horizontaal kan worden aangepast voor complexere buigbewerkingen.

Zijrollen: dit zijn de twee kleinere rollen die zich aan weerszijden van de machine bevinden. Ze spelen een cruciale rol bij het uitoefenen van laterale druk op de plaat, waardoor gebogen vormen mogelijk worden gemaakt. De zijrollen kunnen in hoogte worden aangepast en positioneren om de kromming van de gerolde plaat te regelen.

Bodemrol: de twee grotere bodemrollen ondersteunen het gewicht van de metalen plaat en werken samen met de bovenrol om de plaat door de machine te drijven. Ze dragen ook bij aan de initiële uitlijning van de plaat voordat het buigproces begint.

Machineframe: het stevige frame biedt structurele ondersteuning voor alle componenten van de roll -roll -machine met vier - rollen. Het is meestal gemaakt van hoogsterkstaal om de krachten te weerstaan ​​die zijn gegenereerd tijdens het rolproces.

Werkprincipe

Voorbereiding: Voordat de rolproces wordt gestart, moet de machine -operator ervoor zorgen dat de metalen plaat schoon is, vrij van puin of verontreinigingen die de kwaliteit van de bocht kunnen beïnvloeden. De plaat wordt vervolgens correct uitgelijnd en gepositioneerd tussen de onder- en bovenrollen. De operator stelt ook de machineparameters in, zoals plaatdikte, breedte en de gewenste buigradius, volgens de specificaties van het eindproduct.

Initiële positionering: de onderste rollen van de machine worden aangepast om het gewicht van de plaat gelijkmatig te ondersteunen. Deze eerste ondersteuning is van cruciaal belang om ervoor te zorgen dat de plaat tijdens het rolproces soepel door de machine beweegt. De bovenste rollen worden naar hun bovenste positie verhoogd, waardoor een grote opening ontstaat om de gemakkelijke insertie van de metalen plaat mogelijk te maken.

Invoeging: de metalen plaat wordt zorgvuldig ingebracht tussen de onderkant en de bovenrollen door de toegangspleet van de machine. De operator moet veel voorzichtig zijn om ervoor te zorgen dat de plaat gecentreerd is en perfect is afgestemd op de rollen. Elke verkeerde uitlijning in dit stadium kan leiden tot ongelijke buigen of defecten in het eindproduct.

Aanpassing: zodra de plaat in positie is, past de operator de posities van de onderkant en de bovenrollen aan om overeen te komen met de gewenste buigradius en kromming. Deze aanpassing is een cruciale stap om de juiste buigradius te bereiken zonder overmatige spanning of vervorming op de plaat te veroorzaken. Nauwkeurige aanpassingen worden vaak gemaakt met behulp van het bedieningspaneel, waardoor de rolposities een fijne afstemming mogelijk maken.

Buigen: Met de rollen correct aangepast, zijn de hydraulische of mechanische systemen van de machine ingeschakeld. De bodemrollen beginnen te roteren en drijven de plaat naar voren. Tegelijkertijd oefenen de bovenrollen een neerwaartse druk uit op de plaat. Terwijl de plaat door de rollen beweegt, ondergaat het plastic vervorming en buigt het geleidelijk rond de onderste rollen om de gewenste gebogen vorm aan te nemen.

Progressive buiging: in veel gevallen wordt het buigproces niet voltooid in een enkele pass. Terwijl de plaat door de rollen blijft bewegen, moet de operator mogelijk verdere aanpassingen aanbrengen in de posities van de bovenste en onderste rollen om de exacte kromming en vorm te bereiken die nodig is. Deze progressieve buigbenadering, vaak met meerdere passen, helpt om precisie te garanderen en stress op de plaat te minimaliseren, wat resulteert in een hoger eindproduct.

Exit en verwijdering: zodra de plaat door alle rollen is gegaan en de gewenste vorm heeft bereikt, verlaat hij de machine aan de andere kant. De operator verwijdert zorgvuldig de gebogen plaat uit de machine en het rollende proces is voltooid. De verwijderde plaat is vervolgens klaar voor verdere verwerking of montage, afhankelijk van de specifieke productievereisten.

Operationele procedures

Machine -instelling: voordat de vier -rollengere machine wordt gebruikt, is het essentieel om ervoor te zorgen dat de machine correct is gemonteerd en gekalibreerd. Dit omvat het controleren van de hydraulische of mechanische systemen voor lekken, storingen of tekenen van slijtage. Veiligheidsmechanismen, zoals noodstopknoppen en bewakers, moeten ook worden geïnspecteerd om ervoor te zorgen dat ze in goede staat zijn. Bovendien moeten de roluitlijningen worden geverifieerd om nauwkeurige buigresultaten te garanderen.

Plaatbereiding: de te rollen met metalen plaat moet grondig worden gereinigd om vuil, roest of andere verontreinigingen te verwijderen. Het moet ook worden gecontroleerd op de juiste maatstaf en eventuele potentiële defecten. De plaat wordt vervolgens correct geplaatst voor buigen, rekening houdend met de gewenste oriëntatie en uitlijning met de rollen van de machine.

Roll -aanpassing: op basis van de gewenste buigradius en kromming past de operator de posities van de onder- en bovenrollen aan. Deze aanpassing kan betrekking hebben op het gebruik van handmatige bedieningselementen of het vertrouwen op het computer -gecontroleerde systeem van de machine. De operator moet de handleiding of richtlijnen van de machine raadplegen voor specifieke aanpassingsprocedures, omdat verschillende modellen enigszins verschillende aanpassingsmechanismen kunnen hebben.

Plaatinvoeging: de plaat wordt zorgvuldig in de toegangspleet van de machine ingebracht, zodat deze gecentreerd en uitgelijnd is zoals beschreven in het gedeelte Working Principle. Elke verkeerde uitlijning in dit stadium kan leiden tot ongelijke buiging of andere kwaliteitsproblemen.

Buigproces: de hydraulische of mechanische systemen van de machine worden geactiveerd om het buigproces te starten. De operator bewaakt nauw de voortgang van het buigen en observeert de plaat terwijl deze door de rollen beweegt. Tijdens dit proces kunnen aanpassingen aan de rolposities nodig zijn om de gewenste buiging te bereiken.

Progressieve buiging: als meerdere passen nodig zijn om de gewenste vorm te bereiken, voert de operator deze passen uit, waardoor de rollen van de rollen tussen elke doorgang worden aangepast. Deze stap - door - stappenbenadering zorgt voor een meer gecontroleerd en nauwkeurig buigproces.

Exit en verwijdering: nadat de plaat is gebogen in de gewenste vorm, mag deze de machine verlaten. De operator verwijdert zorgvuldig de gebogen plaat en inspecteert deze op tekenen van defecten, zoals ongelijke bochten, scheuren of andere onvolkomenheden. Indien nodig kan de plaat worden onderworpen aan verdere verwerking of opnieuw gerold om problemen te verhelpen.

Machineonderhoud: Nadat het buigproces is voltooid, is routineonderhoud op de machine essentieel. Dit omvat het reinigen van de machine om eventuele metalenkrullen of puin te verwijderen die zich kunnen verzamelen tijdens het rolproces. Bewegende delen, zoals de rollen en hydraulische cilinders, moeten worden gesmeerd om wrijving en slijtage te verminderen. Tekenen van slijtage of schade, zoals versleten lagers of lekkende hydraulische slangen, moeten onmiddellijk worden aangepakt om te zorgen voor de voortdurende werking van de machine.

Voordelen

Verminderd pre -rollen: in een vier -rollende rollende machine wordt het materiaal geknepen tussen de twee centrale rollen, wat de behoefte aan uitgebreid pre - rollen aanzienlijk vermindert. Dit bespaart niet alleen de tijd, maar verbetert ook de algehele efficiëntie van het rolproces.

Single - Pass Working: vele vier - rolrol machines zijn in staat om meerdere bewerkingen uit te voeren, waaronder kwadraten, pre - rollen, rollen en afsluiten pre - rollen, allemaal in een enkele pass. Dit gestroomlijnde proces vereenvoudigt de productieworkflow en verhoogt de productiviteit.

Horizontale plaatvoeding: dankzij de steun van de onderste rol en de zijrol kan de plaat horizontaal in de machine worden gevoerd. Deze horizontale voedingsmethode is handiger en stabieler, vooral voor grotere en zwaardere platen.

PLAATSLUIDING: De positie van de zijrol zorgt voor een gemakkelijke kwadraten van de plaat. Dit zorgt ervoor dat de plaat correct is uitgelijnd voordat het rolproces begint, wat resulteert in meer accurate en consistente buigresultaten.

Verminderde vereiste van de machinebestrijding: Aangezien het kwadraten en het rollen vaak in een enkele stap kan worden gedaan, wordt de ruimte die rond de machine vereist is verminderd. Dit is met name gunstig in productiefaciliteiten waar de ruimte beperkt kan zijn.

Hoge precisie en rondheid: vier - rolrol -machines, vooral die met geavanceerde besturingssystemen, kunnen een hoge niveaus van precisie en rondheid in de opgerolde producten bereiken. Dit maakt ze ideaal voor toepassingen waar strakke toleranties nodig zijn, zoals in de ruimtevaart- en auto -industrie.

Veelzijdigheid: deze machines kunnen een breed scala aan plaatdiktes, breedtes en materialen aan, waardoor ze zeer veelzijdig zijn. Ze kunnen worden gebruikt om verschillende vormen, waaronder cilinders, kegels en bogen, te rollen om te voldoen aan de diverse behoeften van verschillende productieprocessen.

Automatische functies: Sommige moderne vier -rol -rollende machines zijn uitgerust met automatische uitlijning en klemfuncties. Deze functies zorgen ervoor dat de plaat op zijn plaats blijft tijdens het rollende proces, waardoor deze niet kan glijden of wegloopt, wat de kwaliteit van het eindproduct verder verbetert.

Veiligheidsvoorzieningen: vele vier -rollende machines zijn ontworpen met veiligheidsvoorzieningen zoals anti - overbelasting en hydraulische beschermingsfuncties. Deze functies helpen de machine te beschermen tegen schade als gevolg van overmatige belastingen en de operator ook te beschermen tegen potentiële ongevallen.

Kleine haspeldiameter: vier - rolbuigmachines zijn in staat om cilinders te rollen met relatief kleine diameters. In sommige gevallen kunnen ze cilinders rollen die minder dan 1,1 keer zijn, de diameter van de bovenroller, die een grotere flexibiliteit biedt bij de productie van kleine componenten met kleine diameter.

Toepassingen

De vier- roll -rollende machine vindt uitgebreide toepassingen in een breed scala van industrieën:

Productie van drukvat: bij de productie van drukvaten, zoals ketels en opslagtanks, worden vier rollende machines gebruikt om de cilindrische en conische secties van de vaten te vormen. De hoge precisie en het vermogen om dikke platen te hanteren maken ze goed - geschikt voor deze kritieke toepassing.

Fabricage van de staalstructuur: voor het fabriceren van stalen structuren, zoals die welke worden gebruikt in gebouwen, bruggen en industriële faciliteiten, worden vier -rolrolletjes gebruikt om stalen platen in verschillende componenten te buigen en te vormen. De veelzijdigheid van deze machines zorgt voor het maken van complexe vormen die nodig zijn in moderne staalstructuren.

Automotive -industrie: in de autosector worden vier rollende machines van rollen gebruikt om onderdelen zoals uitlaatpijpen, brandstoftanks en carrosseriepanelen te produceren. De mogelijkheid om een ​​hoge precisie en consistente kwaliteit te bereiken is cruciaal bij de productie van automotive.

Aerospace en luchtvaart: de ruimtevaart- en luchtvaartindustrie vereisen componenten met extreem strakke toleranties. Vier - rolrol machines worden gebruikt om onderdelen te produceren, zoals rompsecties voor vliegtuigen, motorcomponenten en vleugelstructuren. De hoge - precisiemogelijkheden van deze machines zijn essentieel om te voldoen aan de strenge kwaliteitsvereisten van de ruimtevaartindustrie.

Railtransport: bij de productie van treinen en metroauto's worden vier rollende machines van rollen gebruikt om de lichaamsschalen en andere structurele componenten te vormen. De mogelijkheid om grootschalige productie te verwerken en hoge kwaliteit te behouden is belangrijk in deze branche.

Liftproductie: voor de productie van liftauto's en schachten worden vier -rol -rolmachines gebruikt om de metalen platen te buigen en te vormen. De precieze buigmogelijkheden zorgen voor een juiste pasvorm en soepele werking van de liftcomponenten.

Bridge -engineering: in brugconstructie worden vier rollende machines gebruikt om de gebogen en taps toelopende componenten van de brugstructuur te fabriceren. Het vermogen om te werken met grote platen en het bereiken van nauwkeurige bochten is van vitaal belang om de structurele integriteit van de brug te waarborgen.

Stadion en architectonisch ontwerp: bij de constructie van stadions en andere unieke architecturale structuren worden vier -rol -rolmachines gebruikt om de gebogen en gevormde metalen elementen te maken die deze gebouwen hun onderscheidende 外观 geven. Met de veelzijdigheid van de machines kunnen architecten hun creatieve ontwerpen realiseren.

Algemene productie: vier - rolrol machines worden ook op grote schaal gebruikt in algemene productieprocessen, zoals de productie van metalen meubels, industriële apparatuur en landbouwmachines. Ze kunnen worden gebruikt om een ​​verscheidenheid aan gebogen en gevormde componenten voor deze producten te maken.

Concluderend is de 4 - Roll Rolling Machine een zeer veelzijdig en efficiënt industrieel hulpmiddel dat een cruciale rol speelt in tal van productie- en fabricageprocessen. De unieke structuur, het werkprincipe en de voordelen maken het een essentieel aanwinst in industrieën waar precisie, efficiëntie en veelzijdigheid vereist zijn.
