Wat is het verschil tussen een platen van drie rollen en vier rollen?

In de wereld van metaalfabricage zijn weinig machines even fundamenteel voof het creëren van cilindrische en conische vormen als de Rolmachine van de plaat . Deze krachtige gereedschappen buigen platte platen van metaal in rondingen en vormen alles,, van massieve drukvaten en windturbinetorens tot architecturale elementen en industriële leidingen. Wanneer u aan de reis begint om de juiste apparatuur voor een winkel of project te selecteren, is de meest voorkomende en kritische vraag die zich voordoet: moet u een drie-rol of een vierroll-rolmachine kiezen?

Dit is geen kwestie dat de een universeel 'beter' is dan de Enere. In plaats daarvan gaat het om het begrijpen van de fundamentele verschillen in hun ontwerp, werking en mogelijkheden om de juiste machine te matchen met de specifieke eisen van het werk. De keuze hangt af van factoren zoals productievolume, vereiste precisie, materiaaltypen en, natuurlijk, budget.

Dit artikel zal een gedetailleerde, onbevooroordeelde vergelijking van drie-rol- en vier-rol plaatrolly-machines bieden, hun mechanica, voordelen, beperkingen en ideale toepassingen afbreken om u in staat te stellen de kennis die nodig is om een ​​weloverwogen beslissing te nemen.

De kernfunctie: hoe het rollen werkt

Op zijn eenvoudigste omvat het rollen van plaat elastisch en plastisch het vervormen van een metalen plaat rond een centrale as. De machine gebruikt een combinatie van kracht en precies gepositioneerde rollen om een ​​consistente straal op te leggen aan het werkstuk. Het aantal rollen en hun configuratie bepalen direct hoe de machine met het metaal omgaat, met name aan het begin en einde van het buigproces.

De rollende machine met drie rollen: eenvoud en kracht

De configuratie van drie rollen is het klassieke, beproefde ontwerp. Zoals de naam al aangeeft, bestaat het uit drie rollen: twee onderste broodjes en één bovenrol.

Er zijn twee primaire subtypen van machines met drie rollen:

Eerste knijpen (knelrol): Dit is het meest voorkomende type. De twee lagere rollen zijn vermogensgestuurd en in positie gefixeerd. De bovenrol beweegt verticaal om druk uit te oefenen en het vel tegen de onderste rollen te knijpen. Om de bocht te starten, moet het metalen vel hEnmatig in de machine worden ingevoerd totdat deze een achterste stop raakt. De bovenrol daalt af, knijpt in het vel en de aangedreven onderste rollen draaien om het materiaal erdoorheen te trekken, het tegen de bovenrol te buigen.

Piramide type: In deze oudere stijl zijn de rollen in een piramide -vorm gerangschikt. De bovenste rol is gecentreerd boven de twee bodemrollen. Alle drie de rollen kunnen bewegen. Hoewel grotendeels vervangen door modernere ontwerpen, staan ​​piramidemachines bekend om hun vermogen om zeer dikke platen te verwerken.

Belangrijkste voordelen van een machine van drie rollen:

Lagere initiële investering: Over het algemeen hebben machines met drie rollen een eenvoudiger mechanisch en hydraulisch systeem, waardoor ze betaalbaarder zijn om te kopen. Dit is een aanzienlijk voordeel voor kleinere fantastische winkels, startups of activiteiten met een lager budget voor het rollend machinebudget .

Robuuste constructie: Met minder bewegende delen zijn ze vaak gebouwd om extreem robuust te zijn en zijn ze goed geschikt voor zware bord rollen en erg buigen dikke stalen plaat .

Eenvoudiger werking en onderhoud: De besturingssystemen zijn meestal minder complex en onderhoud kan eenvoudiger zijn vanwege de minder gecompliceerde opstelling van componenten.

Grotere maximale capaciteit: Voor een gegeven prijspunt heeft een machine van drie rollen vaak een hogere maximale diktecapaciteit in vergelijking met een machine van vier rollen.

Belangrijkste beperkingen van een machine van drie rollen:

Platte uiteinden (vóór buigen vereist): Dit is het belangrijkste nadeel. Het initiële knelontwerp kan de leidende en achterranden van de plaat niet buigen zonder een secundaire werking. Deze ongebogen vlakke secties moeten "vooraf" zijn op een persrem of door de rollende machine zelf te gebruiken in een omslachtig, multi-stappen proces. Dit voegt tijd toe, vereist extra vaardigheid van de operator en kan leiden tot inconsistenties.

Minder precisie: Het bereiken van een perfecte cilinder met een consistente straal van rand naar rand is uitdagender en operator-afhankelijker vanwege het platte eindprobleem.

Lagere efficiëntie: De behoefte aan pre-buigen en het handmatig voeding van materiaal maakt het algehele proces langzamer, wat minder ideaal is voor groot volume metaalfabricage omgevingen.

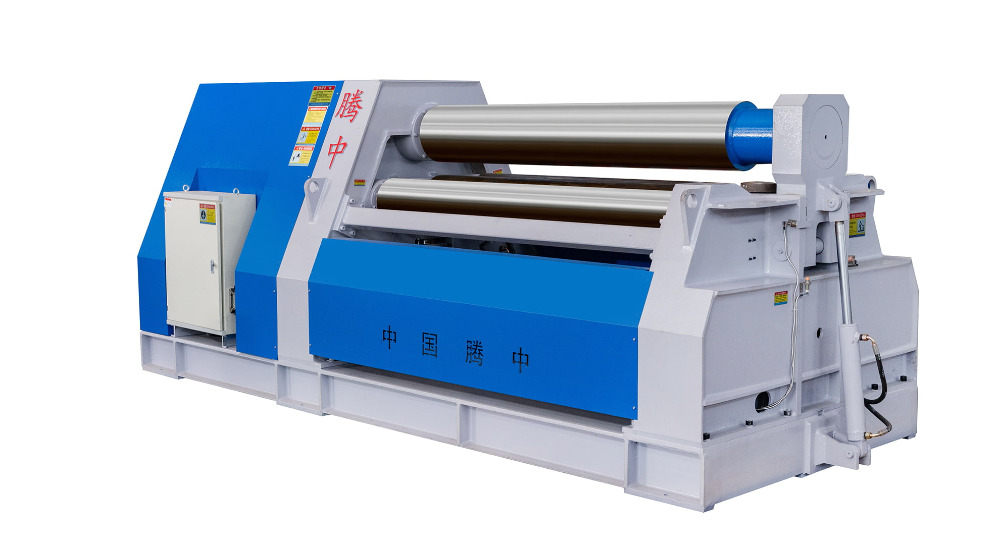

De vierrollplaatrol machine: precisie en efficiëntie

De machine met vier rollen voegt een kritieke vierde rol toe aan de vergelijking. Het heeft meestal twee onderste broodjes en twee bovenrollen. De configuratie is ontworpen om de primaire beperking van het ontwerp van drie rollen te overwinnen.

In een standaard setup van vier rollen:

De onderste achterrol is de hoofdgedreven rol.

De onderste voorrol en de bovenste achterrol kunnen verticaal bewegen.

De bovenste voorrol is vaak gefixeerd of kan draaien.

Het revolutionaire voordeel: platte doelen elimineren

Het genie van de machine van de vierkoersen ligt in zijn vermogen om de plaat van zowel boven als hieronder vast te pakken voor Het buigproces begint. Hier is hoe het werkt:

Laden: De plaat wordt ingebracht tussen de onderste en bovenste achterrollen.

Klem: De onderste voorste rol stijgt en de bovenste achterrol daalt af en klemt de plaat stevig vast. Het is niet nodig om de plaat naar een achterste stop te voeren.

Vooraf de voorrand buigen: Met de plaat geklemd, daalt de bovenste voorrol af om de voorrand van de bord vooraf te buigen tegen de hoofd aangedreven onderste achterrol. Dit gebeurt automatisch, precies aan het begin van de cyclus.

Rollen: Zodra de voorrand is gebogen, verloopt de machine met het volledige rollende proces. De rollen roteren en vormen de plaat in een cilinder.

Voorafgaand aan de achterrand: Wanneer de rol bijna voltooid is, kan de machine dezelfde klem- en buigactie gebruiken om de achterrand vooraf te buigen voordat het onderdeel is voltooid en vrijgegeven.

Dit geïntegreerde proces is de reden waarom machines met vier rollen synoniem zijn Precisieplaat aan het rollen and CNC -plaatbuigen .

Belangrijkste voordelen van een machine van vier vier:

Geen vlakke uiteinden / geïntegreerde pre-buiging: Het grootste voordeel. Het elimineert volledig de secundaire pre-buigende operatie, waardoor een enorme hoeveelheid tijd en arbeid wordt bespaard.

Superieure precisie en consistentie: De klemactie biedt superieure controle over het werkstuk, het minimaliseren van slippen en zorgen voor een perfect symmetrische cilinder met een consistente straal over de gehele lengte. Dit is van cruciaal belang voor industriële cilinderfabricage .

Verhoogde productiviteit en automatisering: Het proces is sneller, vereist minder handmatige interventie en is veel gemakkelijker te integreren met CNC -besturingssystemen . Dit maakt het ideaal voor Geautomatiseerd metaalvorming cellen.

Gemakkelijker werking: Hoewel de machine zelf complexer is, is het daadwerkelijke rolproces vaak eenvoudiger voor de operator, waardoor minder vaardigheden nodig zijn om perfecte resultaten te bereiken. Functies zoals kegelrol machine Functionaliteit is ook vaak eenvoudiger en nauwkeuriger op een ontwerp van vier stoffen.

Verbeterde veiligheid: De operator heeft minder interactie met de bewegende plaat, omdat deze gedurende het hele proces wordt geklemd en gecontroleerd.

Belangrijkste beperkingen van een machine van vier stoffen:

Hogere initiële kosten: De toegevoegde complexiteit van de vierde rol, het aandrijfsysteem en de meer geavanceerde bedieningselementen resulteren in een hogere aankoopprijs.

Iets lagere maximale capaciteit: Voor een machine met een vergelijkbare fysieke grootte en kosten kan een vierroll een iets lagere maximale diktecapaciteit hebben dan een robuuste machine met drie rollen, omdat enige sterkte wordt verhandeld voor complexiteit en precisie.

Verhoogde onderhoudscomplexiteit: Met meer bewegende delen en geavanceerde hydraulica en elektronica vereist onderhoud meer gespecialiseerde kennis.

Head-to-head vergelijking: een samenvattende tabel

De juiste keuze maken voor uw operatie

De beslissing tussen een machine met drie en vier rollen komt uiteindelijk neer op uw specifieke behoeften.

Kies een rollende machine van drie rollen als:

Jouw metaalfabricagebedrijf heeft een krap budget.

Uw werk is vooral gericht op zware bord rollend Waar extreme dikte de primaire zorg is, niet, geen hoge volume-output.

U hebt al een capabele persrem die pre-buigende bewerkingen aankan.

Uw productieruns zijn korter en u kunt de extra tijd verdragen die nodig is voor pre-buiging.

Je werkt aan een breed scala aan eenmalige projecten in plaats van repetitieve runs met een groot volume.

Kies een rollende machine van vier stolling als:

Productiviteit and efficiëntie zijn uw topprioriteiten.

U heeft een hoge precisie en consistente kwaliteit nodig voor elk deel, zoals in Productie van drukvaartuig or Commerciële pijp rollend .

U wilt de arbeidskosten en handmatige afhandeling verlagen door het buigproces te automatiseren.

U bent van plan om de machine te integreren in een CNC metaalfabricage workflow.

De hogere initiële investering kan worden gerechtvaardigd door een sneller rendement op investering (ROI) door verhoogde doorvoer en lagere arbeidskosten.

Conclusie

In het debat tussen drie rollen en vier rollende rollende machines is er geen regelrechte winnaar. De machine met drie rollen blijft een pijler van sterkte en betaalbaarheid, een perfecte pasvorm voor veel jobwinkels die robuustheid waarderen en de middelen hebben om de operationele eigenaardigheden te verwerken. Omgekeerd is de machine met vier rol een bewijs van moderne engineering-efficiëntie, ontworpen om de output, precisie en winstgevendheid in veeleisende productieomgevingen te maximaliseren.

Inzicht in de kernmechanische verschillen-met name het vermogen van de vier rollen om automatisch te klemmen en vooraf te buigen-is de sleutel tot het evalueren van hun waarde voor uw machines van plaatmetalen behoeften. Door uw projectvereisten, productievolume en financiële parameters zorgvuldig te wegen, kunt u de machine selecteren die echt de toekomst van uw fabricagemogelijkheden zal vormen.
